Компенсатор Козлова TEBO
Хит
Выбор параметров
Дополнительные материалы
Доступные параметры
Диаметр, мм
-
25
-
32
-
40
-
50
-
63
Полная таблица товаров
030091903
C--TB Компенсатор Козлова 25
2 017.92 руб.
030091904
C--TB Компенсатор Козлова 32
2 602.89 руб.
030091905
C--TB Компенсатор Козлова 40
3 253.97 руб.
030091906
C--TB Компенсатор Козлова 50
4 889.35 руб.
030091907
C--TB Компенсатор Козлова 63
8 305.17 руб.
Характеристики выбранного товара
Объем:
0.0003744
Тип соединения изделий:
сварка
Кол-во (Малая):
10
Кол-во (Большая):
50
Общие характеристики
Бренд:
TEBO
Изделие:
Компенсатор
Инженерная система:
ГВС, Отопление, ХВС
Материал:
PP-R
Номинальное давление PN, бар:
16
Тип прохода:
равнопроходный
Тип фитинга:
комбинированный
Цвет:
Белый
Страна происхождения:
Китай
Описание
Устройство предназначено для компенсации тепловых расширений полипропиленовых труб (армированных и неармированных) в системах отопления и водоснабжения. Изделие запатентовано. Патент №149569.
Логистические данные
Вес, кг:
0.18
Ширина, мм:
33
Длина, мм:
239
Высота, мм:
33
Дополнительные материалы
Фотографии в большом разрешении:

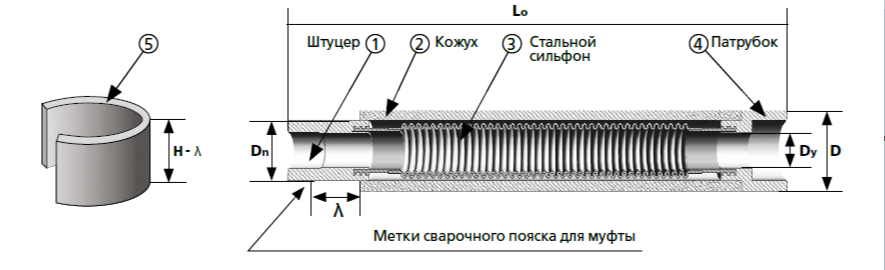

Схемы:
| Наименование параметра | DN25 | DN32 | DN40 | DN50 | DN63 |
|---|---|---|---|---|---|
| Lo, монтажная длина компенсатора (±1), мм | 245 | 271 | 349 | 360 | 507 |
| Глубина метки на штуцере, для бурта муфты, мм | 16 | 16 | 20 | 24 | 28 |
| Dн, наружный диаметр сильфона, мм | 22 | 28 | 38 | 48 | 69 |
| Dу, проходной диаметр, мм | 15 | 19,6 | 25,6 | 35,6 | 41,5 |
| D, кожуха, внешний диаметр компенсатора, мм | 32 | 40 | 50 | 63 | 90 |
| λ, рабочий ход на сжатие (±0,5), мм | 15 | 24 | 24 | 34 | 50 |
| λр, рабочий ход на растяжение (±0,5), мм | 3 | 2 | 2 | 7 | 9 |
| Cq, жесткость, кгс/мм2 | 1.7 | 1.5 | 2,4 | 2,2 | 3,1 |
Паспорта:
Технический паспорт изделия
Техническая документация:
Инструкция по монтажу
Руководство по эксплуатации
